錳砂除鐵錳原理,除鐵除錳過濾器對錳砂濾料技術要求,錳砂除鐵錳過濾器的工藝流程

錳砂除鐵錳原理,除鐵除錳過濾器對錳砂濾料技術要求,錳砂除鐵錳過濾器的工藝流程

錳砂除鐵錳原理；
       因為天然錳砂是一種良好的天然氧化劑，用于地下水除鐵除錳具有不可代替的作用；天然錳砂對水中鐵錳氧化反應式如下：鐵氧化：空氣： 4Fe2++3O2+6H2O=4Fe(OH)3 錳砂MnOMn2O7+4Fe2++2O2+6H 2O=3MnO2 +4Fe(OH)3 ；錳氧化：Mn2++O2=MnO2，錳砂Mn2++MnO2·H2O= MnO2·MnOH2O+2H+

除鐵除錳過濾器對錳砂濾料技術要求;
       用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。
錳砂濾料技術參數
      1,天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
      2,天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
      3,天然錳砂濾料的破碎率和磨損率之和不應大于3%。
      4,天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
      5,濾料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料規格粒徑范圍要求；
       1,天然錳砂濾料的粒徑范圍，最小粒徑為0.5～0.6mm，最大粒徑為1.2～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數有特殊要求時，可按要求來選擇濾料的粒徑范圍。
       2,在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。　
錳砂濾料承托料技術要求；
       1,錳砂濾料承托料與天然錳砂濾料應為同一產地的礦石，兩者的密度應基本相同。
       2,錳砂濾料承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。
       3,錳砂濾料承托料的水浸出液應不含對人體有毒、有害物質。
錳砂濾料承托料的粒徑范圍；
       1,錳砂濾料承托料的粒徑范圍，為2～4mm，4～8mm，8～16mm，16～32mm。
       2,在各種粒徑范圍的錳砂濾料承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。
       3,地下水除鐵除錳用天然錳砂濾料常用規格粒徑范圍：0.6～2mm、0.5-1.2mm、1-2mm、 2～4mm 、4～8mm、8～16mm、16～32mm。

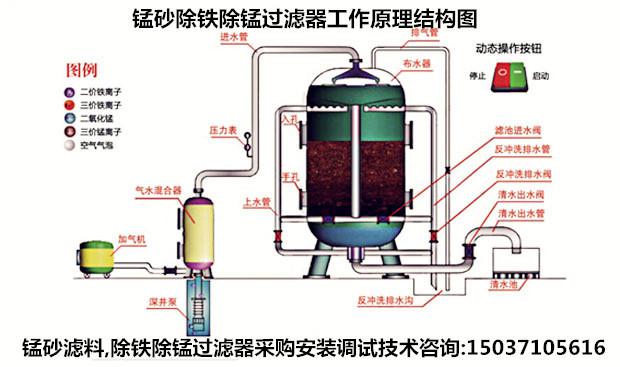

錳砂除鐵錳過濾器的工藝流程；

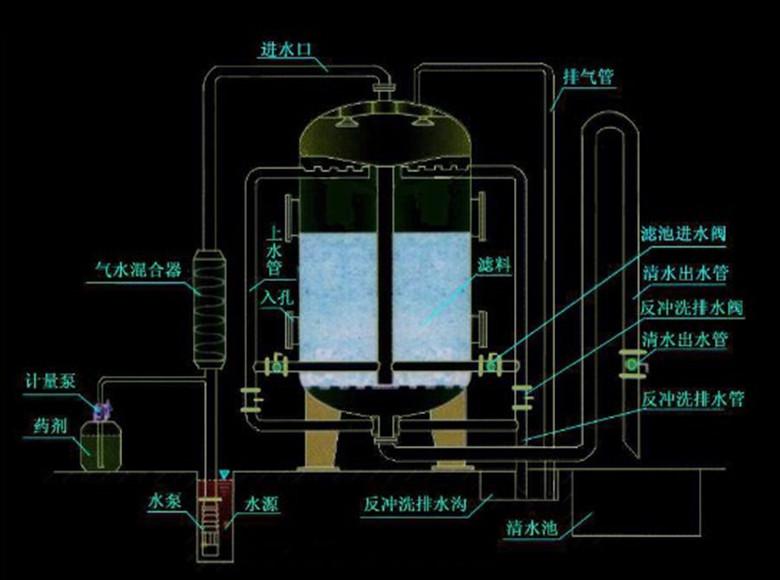

       曝氣裝置井水經自吸泵加壓后進入曝氣裝置，它主要是讓井水與空氣中的氧氣充分的接觸;利用氧化方法將水中低價鐵離子和低價錳離子氧化成高價鐵離子和高價錳離子而迅速沉淀的過程。 沉淀池經過曝氧后的井水到達沉淀池沉淀。(它主要起緩沖的作用，讓水有足夠的時間沉淀) 沉淀后的清水經過增壓泵加壓后進入除鐵除錳系統，主要去除水中的泥沙、鐵銹、錳、紅蟲、藻類、一些金屬物質、各種懸浮物等固體物質，系統其正常進行條件如下：操作壓力為0.3Mpa,平均過濾速度為15m/hr。
        1.當地下水中含鐵濃度在5~10mg/l，含錳濃度在1~ 2mg/l時，或地下水中僅含鐵而不含錳時，含鐵濃度在10mg/l左右時，可采用曝氣――單級除鐵除錳過濾。 工藝流程：地下水→深井泵→曝氣裝置→水箱→過濾泵→除鐵除錳裝置→蓄水池→用水單位。
        2.若地下水中含鐵、錳較高時，即鐵大于10mg/l、錳大于2mg/l時，宜采用曝氣――雙級除鐵除錳過濾。
工藝流程：地下水→深井泵→曝氣裝置→水箱→過濾泵→一級除鐵除錳裝置→二級除鐵除錳裝置→蓄水池→用水單位。
