預制濾板與整體澆筑濾板施工方案比較
作者來源:gysxlc 發布時間： 2018/7/13 9:07:30 標簽：濾板 預制濾板 整體澆筑濾板
導讀：氣水反沖洗濾池能否成功,關鍵在于濾板的制作與安裝能否滿足工藝要求,預制濾板和整體澆筑濾板的施工是兩種完全不同的施工方案.
氣水反沖洗濾池與水反沖洗濾池相比，具有過濾周期長，濾料反沖洗后清潔，不易結泥球，節省反沖洗水量等。氣水反沖洗濾池能否成功，關鍵在于濾板的制作與安裝能否滿足工藝要求，預制濾板和整體澆筑濾板的施工是兩種完全不同的施工方案。

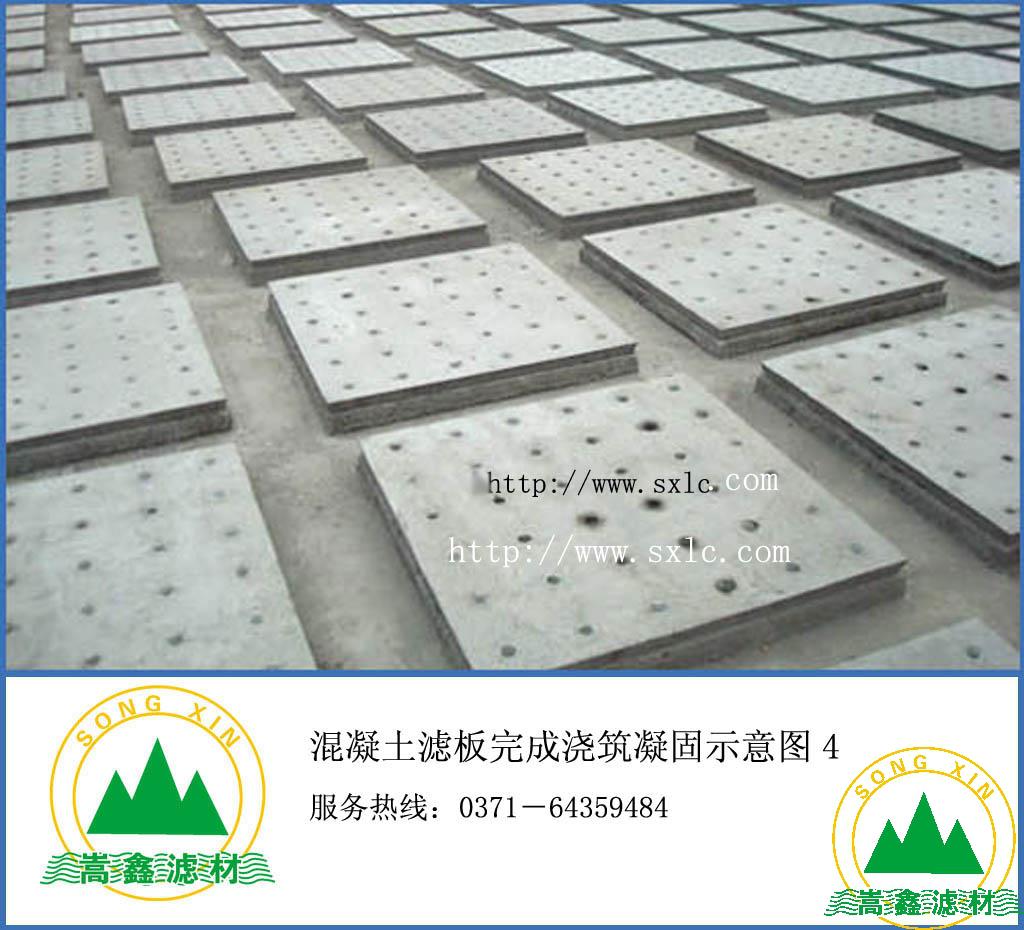

預制鋼筋砼濾板厚度均為100mm.尺寸為970mmx970mmx100mm.濾板的四周設有用于嵌縫密封的四形槽，每塊濾板澆注時預埋長100mm的濾頭套管�；炷翞V板等級強度為C30,平面尺寸誤差不超過3mm,表面平整度不超過土2mm,保證間格濾池濾板平整度誤差不大于5mm，各濾池之間濾板平整度誤差不大于10mm.整體澆筑濾板厚度為140mm.其中塑料模板采用963mmX560mmX40mm標準模板和963mmX170mmX40mm非標準模板;混凝上澆筑厚度100mm,濾板混凝土等級為C30，同格濾池的水平誤差不超過10mm。
從上述參數可以看出，整體澆筑濾板比預制鋼筋砍濾板厚40mm,原玻璃鋼淹板厚度僅為32mm,沖洗排水槽頂面到濾料層表面的設計距離為668mm,根據《室外給水設針規范》(GB50013-2006)中要求，沖洗排水槽頂面到濾料層表面距離不得少于500mm，兩種濾板均滿足規范要求。在水平誤差方面，由于整體澆筑方法利用可調式濾頭找平，在此不做討論。但是預制鋼筋混凝土濾板上下面都是平整，安裝在濾池內后，濾板與濾池均為混凝土，保證了統一性。整體澆筑濾板底部的塑料模板在澆筑后無法拆除，而塑料模板的使用壽命與混凝土的使用壽命存在差異，塑料模板老化、破損后易脫落，雖上部為鋼筋混凝土結構，不影響砂濾池的整體結構，但在塑料碎片等雜質或殘留在濾池底部或隨濾后水進入清水池，更甚者，在供水壓力大的倩況下還有可能隨水流沖入管網，影響供水水質。
濾頭的不同
預制濾板采用ABS長柄濾頭，由濾帽、濾柄、套管、密封圈、拼緊螺管等組成。可調式長柄濾頭包括濾帽、濾桿及預埋座，濾桿設有調一節功能的螺紋，旋轉濾桿可上下調整濾桿上進氣孔在同一水平高度。并且有鎖緊圈予以固定。彈性防脫瓣可精確控制定位。預埋座有穩定的卡銷，可以牢固而垂直地固定在模板上。
兩種濾頭所有構件均符合《生活飲用水輸配水設備及保護材料的安全性評價標準》GB/T17219-1998的規定，使用壽命可達15年以上。預制濾板長柄濾頭的縫隙寬度誤差要小于可調式長柄濾頭，可更加均勻的配水布氣，二者的開孔比均大于原有的1.225%，且符合規范。
